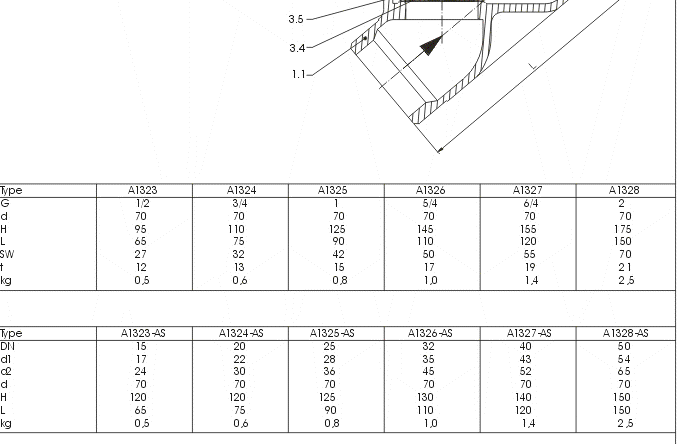

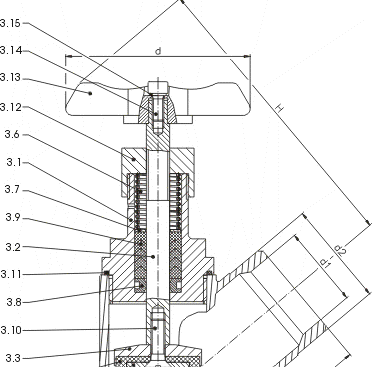

Stückliste - parts list

 K1.1 Armatur / valve body
 K3.1    Verschraubung / screw joint
*K3.2    Spindel / stem
*K3.3    Ventilteller / valve plate
*K3.4    Scheibe / disk
*K3.5    Dichtung / seal
*K3.6    Feder / spring
 K3.7    Scheibe / disk
*K3.8    Führungsring / guide ring
*K3.9    V-Manschettensatz / V-packing
*K3.10  Senkschraube / screw
*K3.11  O-Ring / o-ring
 K3.12  Überwurfmutter  / cap nut
 K3.13  Handrad / hand wheel
 K3.14  Schraube / screw
 K3.15  Scheibe / disk




*= Bestandteil des Ersatzteilpäckchens
(je nach Ausführung freibleibend)
*= all components of spare parts and
service sets are variable in reference
to different versions and executions.
(The specifications are without obligation)
 all technical specifications are without obligation
